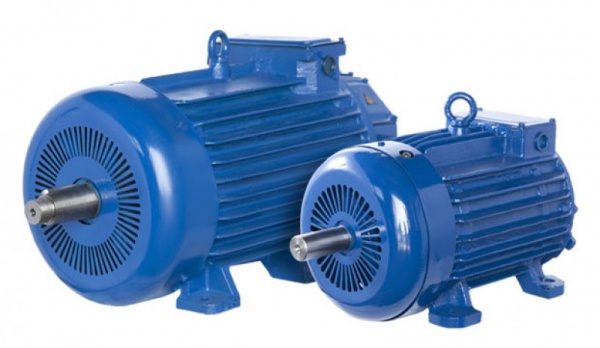

Электродвигатель МТН 132LA6 У1 (5,5кВт; 900об/мин)
Электродвигатель МТН132LA6
Электродвигатель МТН132LA6 - Краткое описание
Для решения задач по подъёму и перемещению грузов в строительстве и на производстве наиболее широкое распространение получили краны козловые, башенные, портальные и стреловые. Механизм подъема, механизм передвижения, механизм поворота приводятся в движение крановыми электродвигателями. Подачу энергии в 5,5 кВт, при частоте вращения вала 900 об/мин, обеспечивает крановый электродвигатель МТН132LA6. Его аналогом является электродвигатель MTF132LA6, отличаются классом нагревостойкости. Крановые электродвигатели МТН132LA6 работают в повторно-кратковременном режиме - с частыми запусками и торможениями
Технические характеристики электродвигателя МТН132LA6
Мощность, кВт |
Частота вращения вала, об/мин |
КПД, % |
Cos φ |
Ток статора, А |
Ток ротора, А |
Напряжение ротора, В |
Крутящий момент, Н*м |
Ммакс/Мном |
Масса, кг |
5,5 |
900 |
76 |
0,76 |
25,0 / 14,5 |
17,1 |
211 |
58,4 |
2,5 |
120 |
Габаритные и присоединительные размеры электродвигателя МТН132LA6
IM |
b1 |
b10 |
b11 |
d1, d2 |
d10 |
d20 |
d22 |
d24 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
l1, l2 |
l10 |
l11 |
l20 |
l30 |
l31 |
l33 |
1001, 1002 |
12 |
216 |
260 |
42 |
12 |
- |
- |
- |
- |
132 |
8 |
45 |
25 |
350 |
110 |
203 |
255 |
- |
675 |
89* |
788 |
2001, 2002 |
12 |
216 |
280 |
42 |
12 |
300 |
4х19 |
350 |
250 |
132 |
8 |
45 |
25 |
350 |
110 |
203 |
370 |
4 |
675 |
89 |
788 |
Размеры других электродвигателей МТН
Монтажное исполнение электродвигателя МТН132LA6
IM 1001 - на лапах, выход вала с одной стороны, конец вала цилиндрический
IM 2001 - на лапах с фланцем, выход вала с одной стороны, конец вала цилиндрический
IM 1002 - на лапах, выход вала с двух сторон, конец вала цилиндрический
IM 2002 - на лапах с фланцем, выход вала с двух сторон, конец вала цилиндрический
