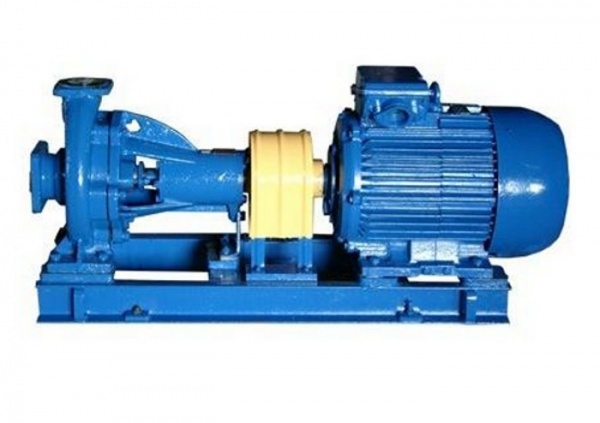

Насосы консольные. Размеры габаритные и присоединительные
Габаритные и присоединительные размеры консольных насосов
Марка насоса |
L |
l |
l1 |
l2 |
a |
a1 |
b |
b1 |
B |
B1 |
B2 |
H |
H1 |
d |
D |
D0 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
K 8/18 |
555 |
121 |
115 |
91 |
195 |
140 |
162 |
130 |
230 |
121 |
75 |
242 |
120 |
14 |
140 |
50 |
110 |
90 |
32 |
70 |
90 |
120 |
K 20/30 |
267 |
121 |
105 |
270 |
160 |
65 |
130 |
100 |
40 |
80 |
100 |
130 |
||||||||||
K 45/30 |
580 |
152 |
140 |
90 |
260 |
200 |
200 |
165 |
300 |
175 |
302 |
150 |
17,5 |
185 |
80 |
150 |
128 |
50 |
90 |
110 |
140 |
Марка насоса |
Электродвигатель |
Размеры, мм |
|||||||||||||||||
a |
f |
h1 |
h2 |
b |
m1 |
m2 |
m3 |
m4 |
n1 |
n2 |
n3 |
n4 |
k1 |
k2 |
w |
d |
L |
||
К 50-32-125 |
АИР 80В2 (2,2кВт) |
80 |
385 |
112 |
140 |
50 |
100 |
70 |
19 |
60 |
190 |
140 |
110 |
145 |
14 |
10 |
285 |
24 |
50 |
К 50-32-125a |
АИР 80MA2 (1,5 кВт) |
80 |
385 |
112 |
140 |
50 |
100 |
70 |
19 |
60 |
190 |
140 |
110 |
145 |
14 |
10 |
285 |
24 |
50 |
К 65-50-125 |
АИР 80В2 (2,2кВт) |
80 |
385 |
112 |
140 |
50 |
100 |
70 |
19 |
60 |
210 |
160 |
110 |
145 |
14 |
10 |
285 |
24 |
50 |
К 65-50-160 |
АИР 100L2 (5,5кВт) |
80 |
385 |
132 |
160 |
50 |
100 |
70 |
19 |
60 |
240 |
190 |
110 |
145 |
16 |
10 |
285 |
24 |
50 |
К 65-50-160а |
АИР 100S2 (4 кВт) |
80 |
385 |
132 |
160 |
50 |
100 |
70 |
19 |
60 |
240 |
190 |
110 |
145 |
16 |
10 |
285 |
24 |
50 |
К 80-50-200 |
АИР 160S2 (15кВт) |
100 |
385 |
160 |
200 |
50 |
100 |
70 |
19 |
60 |
265 |
212 |
110 |
145 |
16 |
10 |
285 |
24 |
50 |
К 80-50-200а |
АИР 132М2 (11кВт) |
100 |
385 |
160 |
200 |
50 |
100 |
70 |
19 |
60 |
265 |
212 |
110 |
145 |
16 |
10 |
285 |
24 |
50 |
К 80-65-160 |
АИР 112М2 (7,5кВт) |
100 |
385 |
160 |
180 |
50 |
100 |
70 |
19 |
60 |
265 |
212 |
110 |
145 |
16 |
10 |
285 |
24 |
50 |
К 80-65-160а |
АИР 112М2 (7,5 кВт) |
100 |
385 |
160 |
180 |
50 |
100 |
70 |
19 |
60 |
265 |
212 |
110 |
145 |
16 |
10 |
285 |
24 |
50 |
К 100-65-200 |
АИР 180М2 (30кВт) |
100 |
500 |
180 |
225 |
65 |
125 |
95 |
25 |
65 |
320 |
250 |
110 |
145 |
20 |
14 |
370 |
32 |
80 |
К 100-65-200а |
АИР 160М2 (18,5кВт) |
100 |
500 |
180 |
225 |
65 |
125 |
95 |
25 |
65 |
320 |
250 |
110 |
145 |
20 |
14 |
370 |
32 |
80 |
К 100-65-250 |
АИР 200L2 (45кВт) |
125 |
500 |
200 |
250 |
80 |
160 |
120 |
25 |
65 |
360 |
280 |
110 |
145 |
20 |
14 |
370 |
32 |
80 |
К 100-65-250а |
АИР 200М2 (37кВт) |
125 |
500 |
200 |
250 |
80 |
160 |
120 |
25 |
65 |
360 |
280 |
110 |
145 |
20 |
14 |
370 |
32 |
80 |
К 100-80-160 |
АИР 160S2 (15кВт) |
100 |
500 |
160 |
200 |
65 |
125 |
95 |
24 |
60 |
280 |
212 |
110 |
145 |
20 |
10 |
370 |
32 |
80 |
К 100-80-160а |
АИР 132М2 (11кВт) |
100 |
500 |
160 |
200 |
65 |
125 |
95 |
24 |
60 |
280 |
212 |
110 |
145 |
20 |
10 |
370 |
32 |
80 |
К 150-125-250 |
АИР 160М4 (18,5кВт) |
140 |
530 |
250 |
355 |
80 |
160 |
120 |
28 |
65 |
400 |
315 |
110 |
145 |
25 |
14 |
370 |
42 |
110 |
К150-125-250а |
АИР 160S4 (15кВт) |
140 |
530 |
250 |
355 |
80 |
160 |
120 |
28 |
65 |
400 |
315 |
110 |
145 |
25 |
14 |
370 |
42 |
110 |
К 150-125-315 |
АИР 180М4 (30кВт) |
140 |
530 |
280 |
355 |
100 |
200 |
150 |
28 |
65 |
500 |
400 |
110 |
145 |
25 |
14 |
370 |
42 |
110 |
К 150-125-315а |
АИР 180S4 (22 кВт) |
140 |
530 |
280 |
355 |
100 |
200 |
150 |
28 |
65 |
500 |
400 |
110 |
145 |
25 |
14 |
370 |
42 |
110 |
К 200-150-250 |
АИР 200М4 (37кВт) |
160 |
530 |
280 |
375 |
100 |
200 |
150 |
28 |
65 |
500 |
400 |
110 |
145 |
25 |
14 |
370 |
42 |
110 |
K200-150-250а |
АИР 180M4 (30кВт) |
160 |
530 |
280 |
375 |
100 |
200 |
150 |
28 |
65 |
500 |
400 |
110 |
145 |
25 |
14 |
370 |
42 |
110 |
K200-150-315 |
АИР 225M4 (55кВт) |
160 |
670 |
315 |
400 |
100 |
200 |
150 |
38 |
80 |
550 |
450 |
140 |
200 |
30 |
20 |
500 |
48 |
110 |
K200-150-315а |
АИР 200L4 (45кВт) |
160 |
670 |
315 |
400 |
100 |
200 |
150 |
38 |
80 |
550 |
450 |
140 |
200 |
30 |
20 |
500 |
48 |
110 |
К 200-150-400 |
АИР 250М4 (90кВт) |
160 |
670 |
315 |
450 |
100 |
200 |
150 |
38 |
80 |
550 |
450 |
140 |
200 |
30 |
20 |
500 |
48 |
110 |
K200-150-400а |
АИР 250S4 (75кВт) |
160 |
670 |
315 |
450 |
100 |
200 |
150 |
38 |
80 |
550 |
450 |
140 |
200 |
30 |
20 |
500 |
48 |
110 |
