Вентилятор ВР80-70 низкого давления
Вентилятор ВР80-70
Вентилятор ВР80-70 – краткое описание

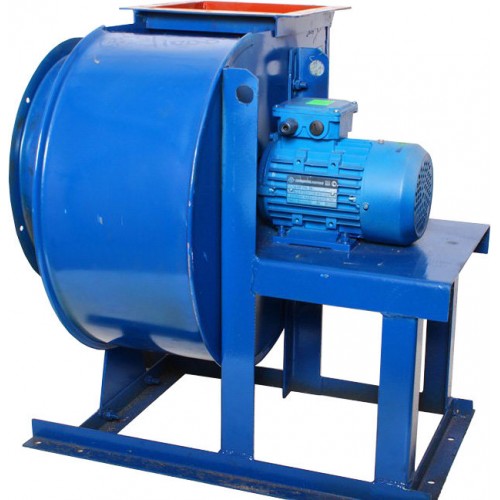

ВР80-70 – вентиляторы радиальные низкого давления одностороннего всасывания. Исполнения вентиляторов: общего назначения, теплостойкое, коррозионностойкое. Вентилятор ВР80-70 используется для обеспечения необходимого уровня воздухообмена путём создания направленного воздушного потока в составе канальной или бесканальной вентиляционных систем приточного или вытяжного типа. Используются в стационарных системах вентиляции, кондиционирования и воздушного отопления производственных, общественных и жилых зданий. Устанавливаются за пределами обслуживаемого помещения, на крышах и стенах зданий.
Вентилятор ВР80-70-2,5 – технические характеристики
Диаметр колеса | Тип электродвигателя | Мощность электродвигателя, кВт | Частота вращения, об/мин | Производительность, тыс.м3/ч | Полное давление, Па | Масса, кг |
0,9 | 0,12 | 1450 | 0,37 – 0,88 | 137 – 55 | 22 | |
0,37 | 2900 | 0,75 – 1,77 | 540 – 230 | 22 | ||
0,95 | 0,12 | 1450 | 0,53 – 0,91 | 160 – 82 | 22 | |
0,55 | 2900 | 1,05 – 1,82 | 640 – 330 | 22 | ||
1 | 0,12 | 1450 | 0,48 – 0,98 | 193 – 96 | 23 | |
0,55 | 2900 | 0,96 – 1,97 | 740 – 380 | 25 | ||
1,05 | 0,12 | 1450 | 0,52 – 1,1 | 230 – 103 | 23 | |
0,75 | 2900 | 1,02 – 2,25 | 900 – 425 | 27 | ||
1,1 | 0,12 | 1450 | 0,56 – 1,12 | 260 – 121 | 24 | |
0,75 | 2900 | 1,1 – 2,25 | 1020 – 480 | 27 |
Вентилятор ВР80-70-3,15 – технические характеристики
Диаметр колеса | Тип электродвигателя | Мощность электродвигателя, кВт | Частота вращения, об/мин | Производительность, тыс.м3/ч | Полное давление, Па | Масса, кг |
0,9 | 0,18 | 1450 | 0,75-1,79 | 230-90 | 29 | |
1,1 | 2900 | 1,44-3,5 | 900-360 | 30 | ||
0,95 | 0,18 | 1450 | 1,03-1,82 | 275-138 | 30 | |
1,5 | 2900 | 2,1-3,7 | 1100-550 | 30 | ||
1 | 0,25 | 1450 | 1,0-1,95 | 315-163 | 30 | |
1,5 | 2900 | 2,0-3,75 | 1250-650 | 34 | ||
1,05 | 0,37 | 1450 | 1,08-2,25 | 375-178 | 30 | |
2,2 | 2900 | 2,17-4,5 | 1500-700 | 40 | ||
1,1 | 0,37 | 1450 | 1,1-2,25 | 445-210 | 30 | |
2,2 | 2900 | 2,2-4,51 | 1790-820 | 40 |
Вентилятор ВР80-70-4 – технические характеристики
Диаметр колеса | Тип электродвигателя | Мощность электродвигателя, кВт | Частота вращения, об/мин | Производительность, тыс.м3/ч | Полное давление, Па | Масса, кг |
0,9 | 0,18 | 960 | 1,03-2,4 | 167-68 | 52,1 | |
0,55 | 1450 | 1,55-3,58 | 375-155 | 52 | ||
0,95 | 0,18 | 960 | 1,43-2,5 | 205-105 | 51,5 | |
0,55 | 1450 | 2,2-3,75 | 460-240 | 52,5 | ||
1 | 0,25 | 960 | 1,25-2,95 | 230-130 | 51,5 | |
0,75 | 1450 | 1,85-4,3 | 520-290 | 54,8 | ||
5,5 | 2900 | 3,8-8,8 | 2100-1190 | 72,2 | ||
1,05 | 0,37 | 960 | 1,5-3,0 | 280-130 | 51,5 | |
1,1 | 1450 | 2,2-4,5 | 610-300 | 54,8 | ||
7,5 | 2900 | 4,3-9,1 | 2500-1250 | 89,9 | ||
1,1 | 0,37 | 960 | 1,45-3,1 | 325-175 | 50,1 | |
1,1 | 1450 | 2,2-4,6 | 750-350 | 54,8 | ||
7,5 | 2900 | 4,4-9,2 | 2950-1400 | 89,8 |
Вентилятор ВР80-70-5 - технические характеристики
Диаметр колеса | Тип электродвигателя | Мощность электродвигателя, кВт | Частота вращения, об/мин | Производительность, тыс.м3/ч | Полное давление, Па | Масса, кг |
0,9 | 0,55 | 1000 | 1,95-406 | 265-107 | 91 | |
1,1 | 1500 | 2,97-7,0 | 620-245 | 95 | ||
0,95 | 0,55 | 1000 | 2,7-4,9 | 330-165 | 98 | |
1,5 | 1500 | 4,2-7,3 | 750-375 | 107 | ||
1 | 0,55 | 1000 | 2,6-3,6 | 370-350 | 93 | |
0,75 | 1000 | 2,6-5,1 | 370-195 | 95 | ||
2,2 | 1500 | 3,95-7,9 | 860-440 | 107 | ||
1,05 | 0,75 | 1000 | 3,7-5,9 | 450-207 | 94 | |
2,2 | 1500 | 4,2-6,9 | 1050-800 | 95 | ||
3 | 1500 | 4,2-8,9 | 1050-470 | 107 | ||
1,1 | 1,1 | 1000 | 2,95-5,8 | 530-275 | 97 | |
3 | 1500 | 4,45-8,8 | 1200-620 | 107 |
Вентилятор ВР80-70-6,3 - технические характеристики
Диаметр колеса | Тип электродвигателя | Мощность электродвигателя, кВт | Частота вращения, об/мин | Производительность, тыс.м3/ч | Полное давление, Па | Масса, кг |
0,9 | 1,1 | 1000 | 4,0-9,2 | 430-170 | 190 | |
4 | 1500 | 6,0-14,0 | 980-390 | 175 | ||
0,95 | 1,5 | 1000 | 5,6-8,8 | 520-260 | 161 | |
5,5 | 1500 | 8,5-12,8 | 1190-600 | 178 | ||
1 | 2,2 | 1000 | 5,2-10,5 | 600-310 | 162 | |
7,5 | 1500 | 8,0-15,8 | 1380-710 | 178 | ||
1,05 | 2,2 | 1000 | 5,6-11,8 | 720-340 | 163 | |
7,5 | 1500 | 8,5-17,8 | 1650-770 | 201 | ||
1,1 | 3 | 1000 | 5,85-12,0 | 830-400 | 180 | |
7,5 | 1500 | 7,3-18,0 | 1900-900 | 201 |
Габаритные размеры вентилятора ВР80-70
В таблице приведены габаритные размеры радиальных вентиляторов ВР80-70, изготовленных по 1-ой конструктивной схеме при нулевом положении корпуса. В случае установки рабочего колеса диаметром отличным от номинального в большую или меньшую сторону габаритные размеры вентилятора остаются неизменны.
Вентилятор | D, мм | D1, мм | H, мм | Lmax, мм | h, мм |
ВР80-70-2,5 | 257 | 292 | 320 | 521 | 198 |
ВР80-70-3,15 | 318 | 353 | 410 | 604 | 238 |
ВР80-70-4 | 405 | 440 | 520 | 763 | 291 |
ВР80-70-6,3 | 502 | 537 | 650 | 845 | 340 |
ВР80-70-8 | 633 | 668 | 720 | 1202 | 420 |
ВР80-70-10 | 802 | 840 | 907 | 1322 | 533 |
Габаритные и присоединительные размеры более детально
ВР80-70 - Варианты изготовления
В зависимости от условий эксплуатации и химического состава перемещаемой среды в производстве вентиляторов используются следующие материалы: углеродистая сталь, нержавеющая сталь, разнородные металлы, алюминиевые сплавы. Вентиляторы, используемые в потенциально взрывоопасных газовых зонах, комплектуются электродвигателями взрывозащищённого исполнения. Вентиляторы, не предназначенные для работы во взрывоопасных условиях, комплектуются электродвигателями общепромышленного назначения.
Для перемещения газовоздушных масс, не содержащих химически активных элементов, вызывающих преждевременную коррозию углеродистых сталей, используется вентилятор ВР80-70 общепромышленного исполнения. В работе с высокотемпературными, до +200°С, воздушными потоками применяются вентиляторы ВР80-70Ж2. Газы с содержанием веществ, способствующих ускоренному разъеданию нелегированных сталей, перемещаются вентиляторами ВР80-70К1, изготовленными из нержавеющей стали. Вентилятор теплостойкого исполнения ВР80-70К1Ж2 предназначен для работы с газовоздушными смесями, температурой до +120°С, содержащими химически активные вещества.
Возможна эксплуатация вышеперечисленных вентиляторов во взрывоопасных зонах. Взрывозащищённое теплостойкое исполнение – вентилятор ВР80-70ВЖ2, изготовленный из разнородных металлов: углеродистая сталь, латунь. Взрывозащищённое коррозионностойкое исполнение – ВР80-70ВК1, материал - разнородные металлы: нержавеющая сталь, латунь. ВР80-70ВК3 – взрывозащищённое исполнение, материал: алюминиевые сплавы. Не требующий защиты от коррозии и высокой температуры вентилятор взрывозащищённого исполнения – ВР80-70В, выполненный из разнородных металлов: углеродистая сталь, латунь.
