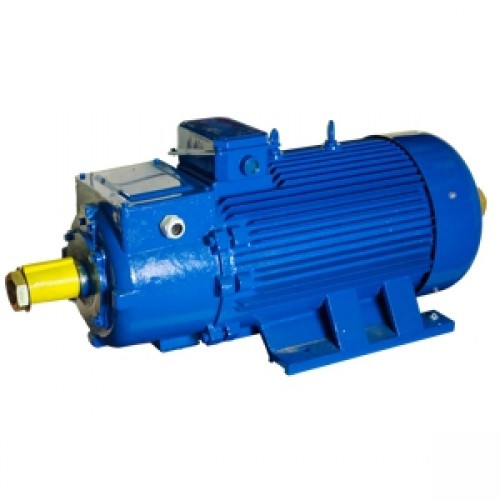

Электродвигатель МТН 613-10 У1 (75кВт; 575об/мин)
Электродвигатель МТН 613-10
Электродвигатель МТН 613-10 - краткое описание
Для решения задач по подъёму и перемещению грузов в строительстве, на производстве, в горнодобывающей промышленности наиболее широкое распространение получили краны козловые, башенные, портальные, стреловые. Механизм подъема, механизм передвижения, механизм поворота приводятся в движение крановыми электродвигателями. Подачу энергии в 75 кВт, при частоте вращения вала 575 об/мин, обеспечивает крановый электродвигатель МТН 613-10. Его аналогом является электродвигатель MTF613-10, отличаются классом нагревостойкости. Крановые электродвигатели МТН 613-10 работают в повторно-кратковременном режиме с частыми запусками и торможениями
Технические характеристики кранового электродвигателя МТН 613-10
Мощность электродвигателя, кВт |
Частота вращения вала, об/мин |
Напряжение, В |
Степень защиты |
Климатическое исполнение |
Масса, кг |
75 |
575 |
380 |
IP54 |
У1 |
975 |
Габаритные и присоединительные размеры электродвигателя МТН 613-10
b1 | b10 | b11 | d1 | d10 | h | h1 | h10 | h31 | l1 | l3 | l10 | l11 | l30 | l31 | l33 |
22 | 520 | 650 | 90 | 42 | 315 | 14 | 35 | 775 | 170 | 130 | 540 | 735 | 1260 | 256 | 1530 |
Размеры других электродвигателей МТН
Монтажное исполнение кранового двигателя МТН 613-10
IM1003 - крановый двигатель на лапах, выход вала с одной стороны, конец вала конический
IM2003 - крановый двигатель на лапах с фланцем, выход вала с одной стороны, конец вала конический
IM1004 - крановый двигатель на лапах, выход вала с двух сторон, конец вала конический
IM2004 - крановый двигатель на лапах с фланцем, выход вала с двух сторон, конец вала конический
Обслуживание электродвигателя МТН 613-10
В процессе эксплуатации, с целью обеспечения безаварийной работы и продления срока службы, не реже одного раза в три месяца следует проводить осмотр и техническое обслуживание электродвигателя. В ходе технического обслуживания кранового электродвигателя МТН 613-10 проводится очистка внешних поверхностей, вентиляционной решётки от грязи, мусора, от посторонних предметов; проверка контактных соединений и уплотнений подводящего кабеля, исправности заземления и сопротивления изоляции; проверка крепления двигателя к монтажному основанию и сопряжения с приводимым механизмом. Регулярное выполнение контрольных мероприятий способствует увеличению срока службы электродвигателя. При проведении технического осмотра кранового электродвигателя проводится оценка износа его комплектующих и, в случае необходимости, производится их замена. Для электродвигателя МТН 613-10 предлагаются следующие запчасти: электрощётки, щёткодержатели, щёточные узлы, кольца контактные, блок контактных колец, крыльчатка охлаждения
