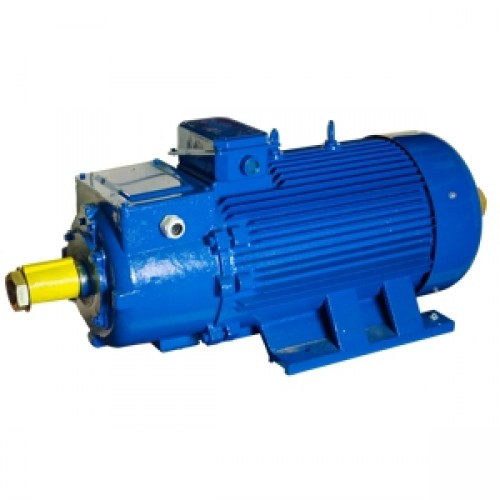

Электродвигатель МТН 412-8 У1 (22кВт; 715об/мин)
Электродвигатель МТН 412-8
Электродвигатель МТН 412-8. Краткое описание
Для решения задач по подъёму и перемещению грузов в строительстве, на производстве, в горнодобывающей промышленности наиболее широкое распространение получили краны козловые, башенные, портальные, стреловые. Механизм подъема, механизм передвижения, механизм поворота приводятся в движение крановыми электродвигателями. Подачу энергии в 22 кВт, при частоте вращения вала 715 об/мин, обеспечивает крановый электродвигатель МТН 412-8. Его аналогом является электродвигатель MTF412-8, отличаются классом нагревостойкости. Крановые электродвигатели МТН 412-8 работают в повторно-кратковременном режиме с частыми запусками и торможениями
Технические характеристики электродвигателя МТН 412-8
Мощность электродвигателя, кВт |
Частота вращения вала, об/мин |
Напряжение, В |
Степень защиты |
Климатическое исполнение |
Масса, кг |
22 |
715 |
380 |
IP54 |
У1 |
365 |
Габаритные и присоединительные размеры электродвигателя МТН 412-8
b1 |
b10 |
b11 |
d1 |
d10 |
d20 |
d22 |
d24 |
d25 |
h |
h1 |
h10 |
h31 |
l1 |
l3 |
l10 |
l11 |
l20 |
l30 |
l31 |
l33 |
16 |
330 |
412 |
65 |
28 |
350 |
8х18 |
400 |
300 |
225 |
10 |
28 |
540 |
140 |
105 |
420 |
529 |
5 |
1047 |
165 |
1190 |
Размеры других электродвигателей МТН
Монтажное исполнение кранового двигателя МТН 412-8
IM1003 - на лапах, выход вала с одной стороны, конец вала конический
IM2003 - на лапах с фланцем, выход вала с одной стороны, конец вала конический
IM1004 - на лапах, выход вала с двух сторон, конец вала конический
IM2004 - на лапах с фланцем, выход вала с двух сторон, конец вала конический
Обслуживание электродвигателя МТН 412-8
В процессе эксплуатации, с целью обеспечения безаварийной работы и продления срока службы, не реже одного раза в три месяца следует проводить осмотр и техническое обслуживание электродвигателя. В ходе технического обслуживания кранового электродвигателя МТН 412-8 проводится очистка внешних поверхностей, вентиляционной решётки от грязи, мусора, от посторонних предметов; проверка контактных соединений и уплотнений подводящего кабеля, исправности заземления и сопротивления изоляции; проверка крепления двигателя к монтажному основанию и сопряжения с приводимым механизмом. Регулярное выполнение контрольных мероприятий способствует увеличению срока службы электродвигателя. При проведении технического осмотра кранового электродвигателя проводится оценка износа его комплектующих и, в случае необходимости, производится их замена. Для электродвигателя МТН 412-8 предлагаются следующие запчасти: электрощётки, щёткодержатели, щёточные узлы, кольца контактные, блок контактных колец, крыльчатка охлаждения
