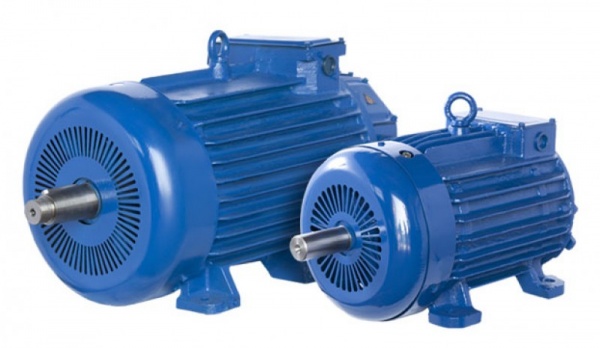

Электродвигатель МТН 211-6 У1 (7,5кВт; 940об/мин)
Электродвигатель МТН 211-6
Электродвигатель МТН 211-6 - краткое описание
Для решения задач по подъёму и перемещению грузов в строительстве и на производстве наиболее широкое распространение получили краны козловые, башенные, портальные и стреловые. Механизм подъема, механизм передвижения, механизм поворота приводятся в движение крановыми электродвигателями. Подачу энергии в 7,5 кВт, при частоте вращения вала 940 об/мин, обеспечивает крановый электродвигатель МТН 211-6. Его аналогом является электродвигатель MTF 211-6, отличаются классом нагревостойкости. Крановые электродвигатели МТН 211-6 работают в повторно-кратковременном режиме с частыми запусками и торможениями
Технические характеристики электродвигателя МТН 211-6
Мощность электродвигателя, кВт |
Частота вращения вала, об/мин |
Напряжение, В |
Степень защиты |
Климатическое исполнение |
Масса, кг |
7,5 |
940 |
380 |
IP54 |
У1 |
2160 |
Габаритные и присоединительные размеры электродвигателя МТН 211-6
b1 |
b10 |
b11 |
d1 |
d10 |
d20 |
d22 |
d24 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
l1 |
l10 |
l11 |
l30 |
l31 |
l33 |
12 |
245 |
305 |
40 |
15 |
300 |
4х18 |
330 |
250 |
160 |
8 |
43 |
25 |
415 |
110 |
243 |
345 |
755 |
150 |
875 |
Размеры других электродвигателей МТН
Условия эксплуатации электродвигателя МТН 211-6
Высокая вибрация, частые кратковременные перегрузки, в три раза превышающие номинальную мощность, бесконечные пуски, торможения, реверсы, непрерывно сопровождающие процесс эксплуатации кранового электродвигателя МТН 211-6, требуют высокой нагревостойкости изоляционных материалов обмоточного провода статора и повышенной механической прочности электрической машины. Электродвигатель МТН 211-6 изготавливается в закрытом исполнении, с минимальной инерцией ротора; класс изоляции – «Н», допускающий увеличенную нагрузку электрической машины. Конструкция электродвигателя позволяет эксплуатацию его при температурах окружающей среды от -45°С до + 50°С.
Обслуживание электродвигателя МТН 211-6
В процессе эксплуатации, с целью обеспечения безаварийной работы и продления срока службы, не реже одного раза в три месяца следует проводить осмотр и техническое обслуживание электродвигателя. В ходе технического обслуживания кранового электродвигателя МТН 211-6 проводится очистка внешних поверхностей, вентиляционной решётки от грязи, мусора, от посторонних предметов; проверка контактных соединений и уплотнений подводящего кабеля, исправности заземления и сопротивления изоляции; проверка крепления двигателя к монтажному основанию и сопряжения с приводимым механизмом. Регулярное выполнение контрольных мероприятий способствует увеличению срока службы электродвигателя. При проведении технического осмотра кранового электродвигателя проводится оценка износа его комплектующих и, в случае необходимости, производится их замена. Для электродвигателя МТН 211-6 предлагаются следующие запчасти: электрощётки, щёткодержатели, щёточные узлы, кольца контактные, блок контактных колец, крыльчатка охлаждения
Монтажное исполнение электродвигателя МТН 211-6
IM 1001- крановый двигатель на лапах, выход вала с одной стороны, конец вала цилиндрический
IM 2001 - крановый двигатель на лапах с фланцем, выход вала с одной стороны, конец вала цилиндрический
IM 1002 - крановый двигатель на лапах, выход вала с двух сторон, конец вала цилиндрический
IM 2002 - крановый двигатель на лапах с фланцем, выход вала с двух сторон, конец вала цилиндрический
