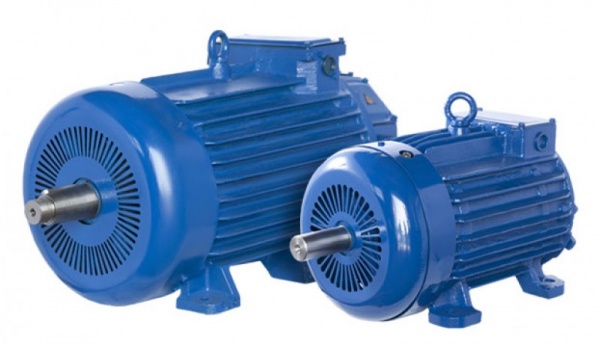

Электродвигатель МТН 112-6 У1 (5кВт; 915об/мин)
Электродвигатель МТН 112-6
Электродвигатель МТН 112-6 - краткое описание
Для решения задач по подъёму и перемещению грузов в строительстве и на производстве наиболее широкое распространение получили краны козловые, башенные, портальные и стреловые. Механизм подъема, механизм передвижения, механизм поворота приводятся в движение крановыми электродвигателями. Подачу энергии в 5 кВт, при частоте вращения вала 915 об/мин, обеспечивает крановый электродвигатель МТН 112-6. Его аналогом является электродвигатель MTF 112-6, отличаются классом нагревостойкости. Крановые электродвигатели МТН 112-6 работают в повторно-кратковременном режиме - с частыми запусками и торможениями
Технические характеристики электродвигателя МТН 112-6
Мощность, кВт |
Частота вращения вала, об/мин |
КПД, % |
Cos φ |
Ток статора, А |
Ток ротора, А |
Напряжение ротора, В |
Крутящий момент, Н*м |
Ммакс/Мном |
Масса, кг |
5 |
915 |
75 |
0,7 |
25,0 / 14,5 |
15,7 |
210 |
52,2 |
2,3 |
110 |
Габаритные и присоединительные размеры электродвигателя МТН 112-6
IM |
b1 |
b10 |
b11 |
d1, d2 |
d10 |
d20 |
d22 |
d24 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
l1, l2 |
l10 |
l11 |
l20 |
l30 |
l31 |
l33 |
1001, 1002 |
10 |
220 |
280 |
35 |
15 |
- |
- |
- |
- |
132 |
8 |
38 |
25 |
350 |
80 |
235 |
305 |
- |
690 |
135* |
773 |
2001, 2002 |
10 |
220 |
280 |
35 |
15 |
300 |
4х18 |
330 |
250 |
132 |
8 |
38 |
25 |
350 |
80 |
235 |
305 |
4 |
690 |
135 |
773 |
Размеры других электродвигателей МТН
Монтажное исполнение электродвигателя МТН 112-6
IM 1001- на лапах, выход вала с одной стороны, конец вала цилиндрический
IM 2001 - на лапах с фланцем, выход вала с одной стороны, конец вала цилиндрический
IM 1002 - на лапах, выход вала с двух сторон, конец вала цилиндрический
IM 2002 - на лапах с фланцем, выход вала с двух сторон, конец вала цилиндрический
