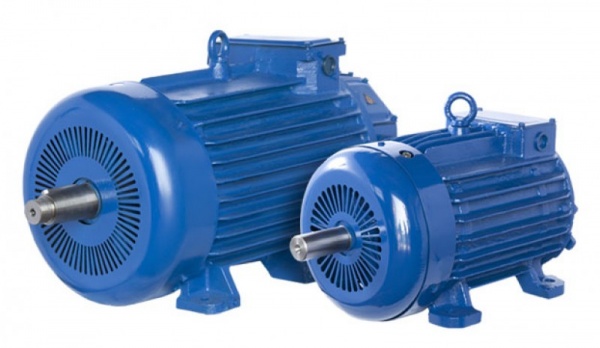

Электродвигатель МТН 111-6 У1 (3,5кВт; 908об/мин)
Электродвигатель МТН 111-6
Электродвигатель МТН 111-6 - краткое описание
Для решения задач по подъёму и перемещению грузов в строительстве и на производстве наиболее широкое распространение получили краны козловые, башенные, портальные и стреловые. Механизм подъема, механизм передвижения, механизм поворота приводятся в движение крановыми электродвигателями. Подачу энергии в 3,5 кВт, при частоте вращения вала 908 об/мин, обеспечивает крановый электродвигатель МТН 111-6. Его аналогом является электродвигатель MTF 111-6, отличаются классом нагревостойкости. Крановые электродвигатели МТН 111-6 работают в повторно-кратковременном режиме - с частыми запусками и торможениями
Технические характеристики электродвигателя МТН 111-6
Мощность, кВт |
Частота вращения вала, об/мин |
КПД, % |
Cos φ |
Ток статора, А |
Ток ротора, А |
Напряжение ротора, В |
Крутящий момент, Н*м |
Ммакс/Мном |
Масса, кг |
3,5 |
908 |
77 |
0,8 |
14,9 / 8,6 |
14,5 |
185 |
36,8 |
2,3 |
100 |
Габаритные и присоединительные размеры электродвигателя МТН 111-6
Габаритные размеры |
Установочные и присоединительные размеры |
||||||||||||||||
L30 |
h31 |
d30 |
b10 |
b11 |
L10 |
L11 |
L31 |
d1 |
L1 |
b1 |
h5 |
h1 |
h |
d10 |
h10 |
L31 |
L33 |
650 |
350 |
270 |
220 |
280 |
190 |
305 |
140 |
35 |
80 |
10 |
38 |
8 |
132 |
15 |
25 |
243 |
733 |
Размеры других электродвигателей МТН
Монтажное исполнение электродвигателя МТН 111-6
IM 1001- на лапах, выход вала с одной стороны, конец вала цилиндрический
IM 2001 - на лапах с фланцем, выход вала с одной стороны, конец вала цилиндрический
IM 1002 - на лапах, выход вала с двух сторон, конец вала цилиндрический
IM 2002 - на лапах с фланцем, выход вала с двух сторон, конец вала цилиндрический
