Электродвигатель МТН 012-6 У1 (2,2кВт; 908об/мин)

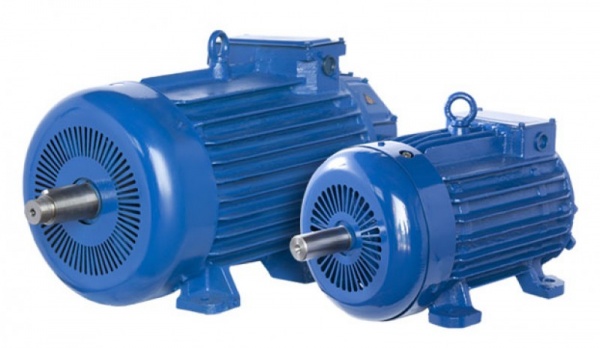

Электродвигатель МТН 012-6
Электродвигатель МТН 012-6 - краткое описание
Для решения задач по подъёму и перемещению грузов в строительстве и на производстве наиболее широкое распространение получили краны козловые, башенные, портальные и стреловые. Механизм подъема, механизм передвижения, механизм поворота приводятся в движение крановыми электродвигателями. Подачу энергии в 2,2 кВт, при частоте вращения вала 908 об/мин, обеспечивает крановый электродвигатель МТН 012-6. Его аналогом является электродвигатель MTF 012-6, отличаются классом нагревостойкости. Крановые электродвигатели МТН 012-6 работают в повторно-кратковременном режиме - с частыми запусками и торможениями
.
Технические характеристики электродвигателя МТН 012-6
Мощность, кВт |
Частота вращения вала, об/мин |
КПД, % |
Cos φ |
Ток статора, А |
Ток ротора, А |
Напряжение ротора, В |
Крутящий момент, Н*м |
Ммакс/Мном |
Масса, кг |
2,2 |
908 |
73 |
0,76 |
10,6 / 6,1 |
11,5 |
144 |
23,1 |
2,3 |
70 |
Габаритные и присоединительные размеры электродвигателя МТН 012-6
IM |
b1 |
b10 |
b11 |
d1, d2 |
d10 |
d20 |
d22 |
d24 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
l1, l2 |
l10 |
l11 |
l20 |
l30 |
l31 |
l33 |
1001, 1002 |
8 |
180 |
230 |
28 |
12 |
- |
- |
- |
- |
112 |
7 |
31 |
20 |
320 |
60 |
190 |
250 |
- |
616 |
127* |
678 |
2001, 2002 |
8 |
180 |
230 |
28 |
12 |
255 |
4х14 |
280 |
215 |
112 |
7 |
31 |
20 |
320 |
60 |
190 |
250 |
4 |
612 |
127 |
678 |
Размеры других электродвигателей МТН
Монтажное исполнение электродвигателя МТН 012-6
IM 1001- на лапах, выход вала с одной стороны, конец вала цилиндрический
IM 2001 - на лапах с фланцем, выход вала с одной стороны, конец вала цилиндрический
IM 1002 - на лапах, выход вала с двух сторон, конец вала цилиндрический
IM 2002 - на лапах с фланцем, выход вала с двух сторон, конец вала цилиндрический
