Электродвигатель МТН 011-6 У1 (1,4кВт; 866об/мин)

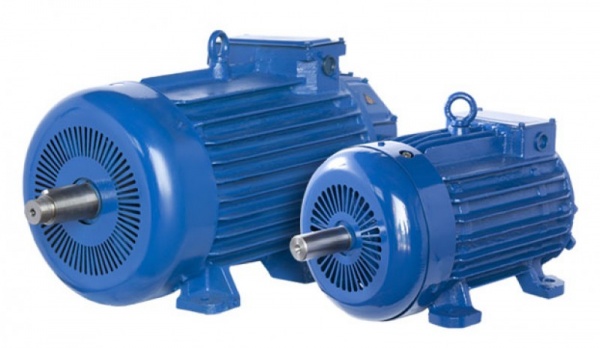

Электродвигатель МТН 011-6
Электродвигатель МТН 011-6 - краткое описание
Для решения задач по подъёму и перемещению грузов в строительстве и на производстве наиболее широкое распространение получили краны козловые, башенные, портальные и стреловые. Механизм подъема, механизм передвижения, механизм поворота приводятся в движение крановыми электродвигателями. Подачу энергии в 1,4 кВт, при частоте вращения вала 866 об/мин, обеспечивает крановый электродвигатель МТН 011-6. Его аналогом является электродвигатель MTF 011-6, отличаются классом нагревостойкости. Крановые электродвигатели МТН 011-6 работают в повторно-кратковременном режиме с частыми запусками и торможениями
Технические характеристики электродвигателя МТН 011-6
Мощность, кВт |
Частота вращения вала, об/мин |
КПД, % |
Cos φ |
Ток статора, А |
Ток ротора, А |
Напряжение ротора, В |
Крутящий момент, Н*м |
Ммакс/Мном |
Масса, кг |
1,4 |
866 |
62,9 |
0,79 |
7,4 / 4,3 |
12,5 |
118 |
15,4 |
2,3 |
65 |
Габаритные и присоединительные размеры электродвигателя МТН 011-6
Габаритные размеры |
Установочные и присоединительные размеры |
|||||||||||||||||
L30 |
h31 |
d30 |
b10 |
b11 |
L10 |
L11 |
L31 |
d1 |
L1 |
L3 |
b1 |
h5 |
h1 |
h |
d10 |
h10 |
L31 |
L33 |
616 |
330 |
240 |
180 |
230 |
190 |
250 |
127 |
28 |
60 |
-- |
8 |
31 |
7 |
112 |
12 |
20 |
241 |
678 |
Размеры других электродвигателей МТН
Монтажное исполнение кранового электродвигателя МТН 011-6
IM 1001- на лапах, выход вала с одной стороны, конец вала цилиндрический
IM 2001 - на лапах с фланцем, выход вала с одной стороны, конец вала цилиндрический
IM 1002 - на лапах, выход вала с двух сторон, конец вала цилиндрический
IM 2002 - на лапах с фланцем, выход вала с двух сторон, конец вала цилиндрический
