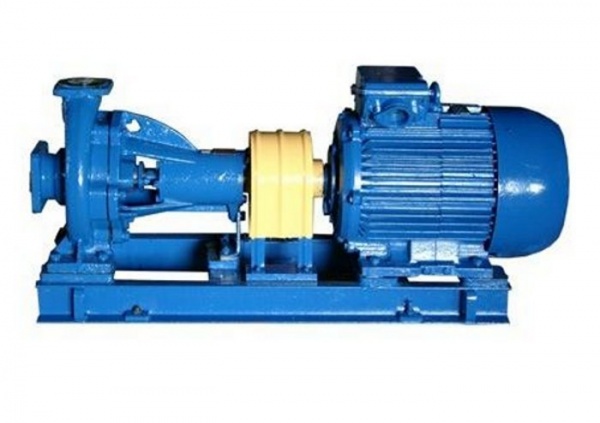

Насос К100-80-160
Насос К100-80-160 - краткое описание
Для решения задач по перемещению воды и аналогичных с водой по плотности, вязкости, химической активности жидкостей, необходимых для организации производственных процессов промышленных предприятий и поддержания жизнеобеспечения жилых и административных зданий, широко используются консольные насосы. Подачу жидкости в объёме 100 м³/ч, при давлении 32 м вод. ст., обеспечивает насос К100-80-160. Насос К100-80-160 комплектуется электродвигателем АИР160S2. Уплотнение вала насоса – одинарное сальниковое, температура перекачиваемой жидкости – до +85°С. Материал деталей проточной части – серый чугун. С целью изменения параметров насоса производится обточка рабочего колеса. Рабочие характеристики насоса К100-80-160а: подача - 90 м³/ч, напор - 26 м
Технические характеристики насоса К100-80-160
|
Марка насоса |
Подача, м³/ч |
Напор, м |
Рабочая зона |
Мощность электро-двигателя, кВт |
Габаритные размеры агрегата, мм |
Диаметр патрубков, мм |
Масса насоса, кг |
Масса агрегата, кг |
||||
|
подача, м³/ч |
напор, м |
L |
B |
H |
вход |
выход |
||||||
|
К100-80-160 |
100 |
32 |
70...130 |
24…37 |
15 |
1235 |
440 |
455 |
100 |
80 |
78 |
243 |
|
К100-80-160а |
90 |
26 |
60...115 |
20…30 |
11 |
1105 |
440 |
425 |
100 |
80 |
78 |
203 |
|
К100-80-160б |
80 |
20 |
45…95 |
16…23 |
7,5 |
1050 |
440 |
410 |
100 |
80 |
78 |
168 |
Технические характеристики насоса К100-80-160 аналогичны характеристикам насосов К90/35 и 4К-12.
Технические характеристики других консольных насосов
Насос К100-80-160 - Габаритные и присоединительные размеры
|
a |
f |
h1 |
h2 |
b |
m1 |
m2 |
m3 |
m4 |
n1 |
n2 |
n3 |
n4 |
k1 |
k2 |
w |
d |
L |
|
100 |
500 |
160 |
200 |
65 |
125 |
95 |
24 |
60 |
280 |
212 |
110 |
145 |
20 |
10 |
370 |
32 |
80 |
Запчасти для насоса К100-80-160
В процессе эксплуатации, с целью обеспечения безаварийной работы и продления срока службы, не реже одного раза в три месяца следует проводить осмотр и техническое обслуживание насоса. Основными мероприятиями по техническому обслуживанию насоса К100-80-160 являются: проверка надежности крепления агрегата к фундаменту, осмотр на предмет отсутствия пропусков масляной среды, оценка объема утечки перекачиваемой жидкости через уплотнения, контроль перегрева деталей насоса. Для ремонта насоса К100-80-160 предлагаются следующие запчасти: корпус насоса, рабочее колесо, вал насоса, втулка защитная
