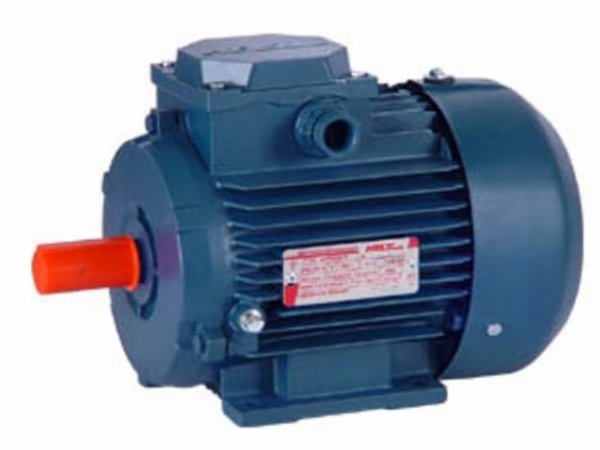

Электродвигатель АИР80А8
Электродвигатель АИР80А8 - краткое описание
В каждой отрасли промышленного производства задействованы механизмы, приводимые в движение электрической энергией. Возможность вращения осей этих механизмов обеспечивает электродвигатель путём преобразования электрической энергии в механическую работу. Наиболее распространённым видом электродвигателей являются электродвигатели общепромышленного назначения. Полезная механическая мощность в 0,37 кВт при номинальной частоте вращения вала 750 об/мин вырабатывается электродвигателем АИР80А8. Электродвигатель АИР80А8 используется для привода промышленного оборудования: насосов, вентиляторов и проч.
Технические характеристики электродвигателя АИР80А8
|
Тип электродвигателя |
Мощность, кВт |
Частота вращения вала, об/мин |
КПД, % |
cosф |
Iн, А (380В ) |
Кратности |
Масса, кг |
||
|
Iп/Iн |
Мm/Мн |
Мп/Мн |
|||||||
|
АИР80А8 |
0,37 |
750 |
78,5 |
0,84 |
3,46 |
7 |
2,3 |
2,2 |
16 |
В зависимости от завода-изготовителя и года выпуска электродвигатель АИР80А8 может иметь марку 5АИ80А8, 5А80А8, 2АИ80А8, АД80А8, АДМ80А8
Габаритные и присоединительные размеры электродвигателя АИР80А8
Монтажное исполнение 1081
Монтажное исполнение 2081
Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||||
l30 | l33 | h31 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h2 | h | h10 | d10 | d20 | d25 | d24 | l20 | d22 | l21 |
297 | 350 | 205 | 180 | 125 | 100 | 50 | 22 | 22 | 50 | 50 | 6 | 6 | 24,5 | 24,5 | 6 | 6 | 80 | 9 | 10 | 165/130/100 | 130 | 200/160/120 | 3,5/3,5/3,0 | 12/8/6 | 10 |
Размеры других электродвигателей АИР можно посмотреть на странице Габаритные и присоединительные размеры
Модификации Электродвигателя АИР80А8
Тельферы, обрабатывающие станки, автоматизированные транспортно-складские системы и прочие агрегаты, при эксплуатации которых периодически возникает необходимость экстренной остановки движения вращающихся их элементов, используются электродвигатели, оснащённые тормозным устройством. На основе электродвигателя АИР80А8 изготавливаются электродвигатели с электромагнитным тормозом: с рычагом для ручного растормаживания, расположенным на корпусе электродвигателя, – АИР80А8Е2 и без ручного растормаживающего устройства – АИР80А8Е
Электродвигатель с повышенным скольжением АИРС80А8, режим работы – S3
Электродвигатель с привязкой мощности по евростандарту DIN (CENELEC) АИС80А8
